P91 álfelgur suðuhálsflansar samkvæmt ASME B16.47

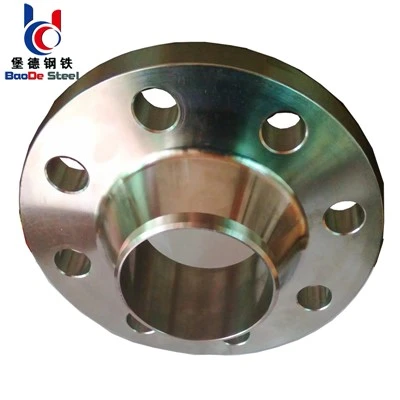

Stórir suðuhálsflansar í -þvermáli eru rasssoðnir tengiflansar með nafnþvermál yfir DN450 og hringlaga pípuskiptaháls, aðallega notaðir í leiðslukerfi við erfiðar aðstæður eins og miklar þrýstingssveiflur, háan hita og háan þrýsting, lágan hita eða flutning á eldfimum og sprengifimum efnum.
Þessi flans inniheldur alþjóðlegar staðalforskriftir eins og ASME B16.5, ASME B16.47 og DIN 2631 röð. Það notar tvíhliða-suðuferli til að tryggja áreiðanleika þéttingar. Samanborið við renni-á flönsum, þá býður rasssoðinn uppbygging þess hærri nafnþrýstingsþol (u.þ.b. 16 MPa) og er hentugur fyrir hættulegan miðilflutning í iðnaði eins og jarðolíu. Hins vegar er framleiðslukostnaður þess hærri en einn-hliða soðinn slípi-á flönsum

Munurinn á SO og WN flansum:

1. Mismunandi notkunarsvið: SO flansar henta til að tengja kolefnisstálpípur með nafnþrýstingi sem er ekki meira en 2,5MPa. Hægt er að búa til þéttingaryfirborð SO flansa í þrjár gerðir: slétt, íhvolft kúpt og skurðar- og tappagróp. Sléttir SO-flansar eru mikið notaðir við aðstæður þar sem miðlungs aðstæður eru tiltölulega vægar, eins og lág-óhreinsað þjappað loft og lág-hringrásarvatn. Suðuhálsflansar eru notaðir á leiðslur sem flytja dýra, eldfima og sprengifima miðla. Suðuhálsflansar aflagast ekki auðveldlega, hafa góða þéttingu og eru mikið notaðir. Nafnþrýstingur PN er um 16MPa.
2. Mismunandi suðuaðferðir: Þegar suðu renna á flansa þarf aðeins einhliða suðu og engin þörf er á að sjóða innri tengi leiðslunnar og flanstengingu; Suðuuppsetning á Welding Neck flansum krefst tvíhliða-suðu á flansunum. Þannig að notkun Welding Neck er til að draga úr streitustyrk. Almennt eru suðuhálsflansar aðallega hálsflansar, einnig þekktir sem geirvörtuflansar.
3. Mismunandi verð: Slip On flansar eru tiltölulega ódýrari; Hins vegar, vegna viðbótarferlisins, er uppsetningarkostnaður, launakostnaður og hjálparefniskostnaður við suðuháls hærri og verðið er tiltölulega dýrara.
